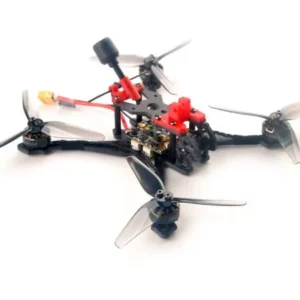

Квадрокоптер Happymodel Crux35 Analog V2 (ELRS 2,4 ГГц)

CRUX35 Analog — сверхлёгкий 3,5-дюймовый гоночный FPV дрон, весом всего 87 г.

Аналоговая версия этого квадрокоптера оснащена видеопередатчиком OVX303 5,8 ГГц, камерой Caddx ANT 1200 ТВЛ, высокоэффективными моторами Happymodel EX1404 и 3,5-дюймовыми трёхлопастными пропеллерами HQPROP.

В данной версии установлен полётный контроллер CrazyF411 ELRS AIO со встроенным приёмником UART ExpressLRS.

Особенности

• Сверхлёгкий аналоговый FPV дрон
• Встроенный приёмник UART ExpressLRS
• Высокоэффективные моторы EX1404
• Можно установить Naked GoPro или SMO 4K
• Поддерживает 3-4S аккумуляторы (рекомендуемый – 4S 750 мАч, максимально допустимый – 4S 1100 мАч)

Технические характеристики

• Размер рамы: 150 мм
• Вес: 87 грамм
• Размеры: 130 × 130 × 45 мм (без пропеллеров)
• Приёмник: UART ExpressLRS 2,4 ГГц
• Камера и видеопередатчик: Caddx Ant + OVX303 VTX
• Время полета: 9 – 15 минут (на 4S аккумуляторе 750 мАч)

Полетный контроллер

• Микроконтроллер: STM32F411CEU6 (100 МГц, 512 Кб Флеш-память)
• Гироскоп: ICM42688P или BMI270 (управление по SPI)
• Монтажные отверстия: 25,5 × 25,5 мм М2
• Размеры: 32 × 32 × 5 мм
• Питание: LiPo 2-4S
• Встроенные ESC: 20A Blheli_s ESC
• OSD: встроенный Betaflight OSD (управление по SPI)
• Встроенный приёмник: UART ExpressLRS 2,4 ГГц
• Выход BEC: 5 В 1,5 А
• Таргет: CRAZYBEEF4DX

Моторы EX1404

• KV (об / мин / В): 3500
• Конфигурация: 9N12P
• Диаметр статора: 14 мм
• Длина статора: 4 мм
• Диаметр вала: Ø1,5 мм
• Вес: 9 г

Пропеллеры HQProp

• Диаметр пропеллера: 3,5 дюйма
• Шаг: 2
• Лопасти: 3
• Материал: поликарбонат
• Вес: 1,5 г
• Диаметр ступицы: 10 мм
• Толщина центральной части: 4,7 мм

Регулятор оборотов 4-в-1

• Микроконтроллер: EFM8BB21
• Постоянный ток: 5А, 6А (пик 3 секунды)
• Протокол: DSHOT300 (по умолчанию)
• Прошивка: O_H_5_REV16_8.HEX
• Поддержка BLHeliSuite
• Протокол по умолчанию: DSHOT300

Приёмник UART ExpressLRS 2,4 ГГц

• Скорость передачи пакетов: 25 Гц/50 Гц/150 Гц/250 Гц/500 Гц
• Радиочастота: 2,4 ГГц
• Антенный разъём: IPEX
• Выходная мощность телеметрии: <12 дБм
• Протокол связи с полётным контроллером: CRSF
• Версия прошивки по умолчанию: ExpressLRS V3.0.1

Камера Caddx ANT 1200tvl

• Матрица: 1/3″ CMOS-сенсор
• Горизонтальное разрешение: 1200 ТВЛ
• ТВ система: NTSC или PAL
• Изображение: 4:3 и 16:9 (переключается)
• Скорость затвора: PAL:1/50~100000; NTSC:1/60~100000
• Отношение сигнал/шум: >52 дБ (АРУ ВЫКЛ.)
• Видеовыход: CVBS
• Объектив: 1,8 мм
• Минимальное освещение: 0,001 люкс при F1.2
• Автоматическая регулировка усиления: да
• BLC: да
• WDR: Global WDR
• DNR: 3DNR
• Размеры: 14 × 14 мм (с кронштейном до 19 × 19 мм)
• Напряжение питания: 3,7 – 18 В
• Рабочая температура: от -20°С до +60°С
• Вес: 2 г

Видеопередатчик OVX303 5,8 ГГц

• Частота: 5,8 ГГц (40 каналов)
• Мощность передачи: 0 / RCE / 25 мВт / 100 мВт / 300 мВт
• Входное напряжение: 5 В постоянного тока
• Сила тока: < 650 мА (300 мВт)
• Вес: 1,5 г (без антенны)

Комплектация (может отличаться)

• 1 × Рама Crux35
• 1 × Полётный контроллер CrazyF411 с UART ELRS
• 1 × Видеопередатчик OVX303
• 1 × Камера Caddx Ant
• 4 × Бесколлекторные моторы Happymodel EX1404 3500KV
• 1 × Комплект пропеллеров HQProp T3.5×2×3 (4 шт., CW)
• 1 × Комплект пропеллеров HQProp T3.5×2×3 (4 шт., CCW)
• 1 × Ремешок для аккумулятора
• 1 × Отвёртка
