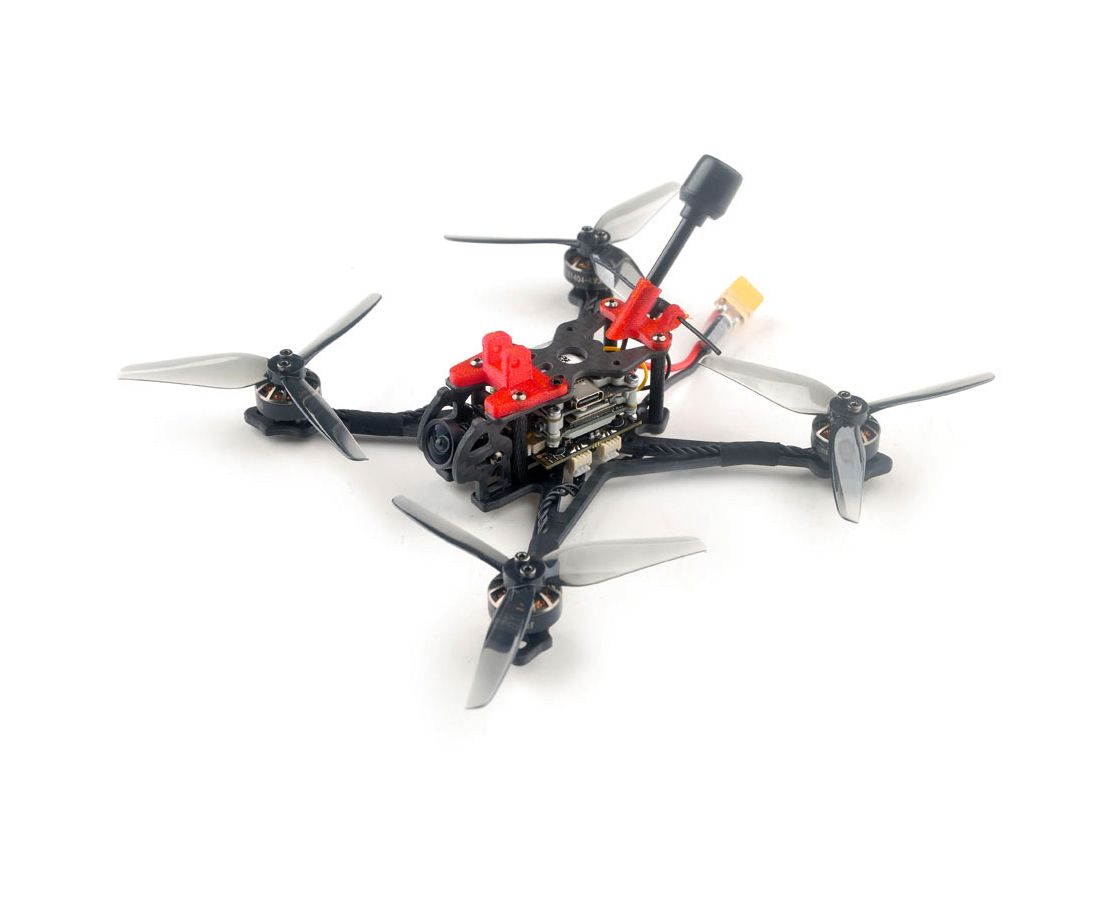

Квадрокоптер Happymodel Crux35 HD с Caddx Vista

Общая информация

CRUX35 HD — сверхлёгкий 3,5-дюймовый гоночный FPV дрон, весом всего 108 г. Этот квадрокоптер оснащён цифровой системой Caddx Vista с камерой Nebula Nano, высокоэффективными моторами Happymodel EX1404 и 3,5-дюймовыми трёхлопастными пропеллерами HQPROP.

Особенности

• Сверхлёгкий 3,5-дюймовый дрон
• Цифровая видеопередача
• Встроенный приёмник ExpressLRS SPI / Frsky SPI
• Высокоэффективные моторы EX1404
• Имеет крепление для экшн-камер Naked GoPro или SMO 4K
• Поддерживает 3-4S аккумуляторы (рекомендуемый – 4S 750 мАч, максимально допустимый – 4S 1100 мАч)

Технические характеристики

• Размер рамы: 150 мм
• Вес: 108 грамм
• Размеры: 130 × 130 × 45 мм (без пропеллеров)
• Приёмник: SPI ExpressLRS 2,4 ГГц / Frsky SPI D8/D16
• Камера и видеопередатчик: Цифровая HD-камера Nebula Nano + цифровая система Caddx Vista
• Время полета: 9 – 15 минут (на 4S аккумуляторе 750 мАч)

Полетный контроллер

• Модель:
  • Версия ELRS: ELRS X1
  • Версия Frsky: CrazyF411
• Микроконтроллер: STM32F411CEU6 (100 МГц, 512кБ Флеш-память)
• Гироскоп: MPU6000
• Монтажные отверстия: 20 × 20 мм М2
• Размеры:
  • Версия ELRS: 32 × 28 × 9 мм
  • Версия Frsky: 28,5 × 28,5 мм
• Питание: LiPo 2-4S
• Встроенный ESC 4-в-1:
  • Версия ELRS: 12А Blheli_s
  • Версия Frsky: 20A Blheli_s
• OSD: встроенный Betaflight OSD (управление SPI)
• Встроенный приёмник: SPI ExpressLRS 2,4 ГГц / SPI Frsky
• Выход BEC:
  • Версия ELRS: 5 В, 1 А
  • Версия Frsky: 5 В, 1,5 А
• Прошивка:
  • Версия ELRS: CRAZYBEEF4SX1280
  • Версия Frsky: MATEKF411RX

Моторы EX1404

• KV (об / мин / В): 3500
• Диаметр статора: 14 мм
• Длина статора: 4 мм
• Диаметр вала: Ø1,5 мм
• Вес: 9 г

Пропеллеры HQProp

• Диаметр пропеллера: 3,5 дюйма
• Шаг: 2
• Лопасти: 3
• Материал: поликарбонат
• Вес: 1,5 г
• Диаметр ступицы: 10 мм
• Толщина центральной части: 4,7 мм

Регулятор оборотов 4-в-1

• Чип: EFM8BB21
• Постоянный ток: 5А, 6А (пик)
• Протокол: DSHOT300 (по умолчанию)
• Прошивка: O_H_5_REV16_8.HEX
• Поддержка BLHeliSuite

Приёмник SPI ELRS 2,4 ГГц

• Скорость передачи пакетов: 25 Гц/50 Гц/150 Гц/250 Гц/500 Гц
• Частота RF: 2,4 ГГц
• Мощность: <12 дБм
• Протокол связи с полётным контроллером: CRSF
• Может связываться с Happymodel ES24TX, ES24TX Lite, ES24TX Slim и DIY 2,4 ГГц ELRS TX модулем

Цифровая система Caddx Vista

• Вес: 24 г
• Размеры: 30 × 29 × 13 мм
• Частота: 5,725–5,850 ГГц
• Мощность передатчика (EIRP):
  • FCC/SRRC/MIC: <30 дБм
  • CE: 14 дБм
• Минимальная задержка: 32 м/с (720p 60 fps)
• Дальность передачи:
  • FCC/SRRC: 4 км
  • CE: 0,7 км
• Входное напряжение: 7,4 – 26,4 В
• Мощность: 25 мВт / 200 мВт / 500 мВт / 700 мВт
• FPV очки: совместима с очками DJI Goggles
• Камера: Nebula Nano
• Матрица: 1/3″ CMOS-сенсор
• Объектив: 2,1 мм f/2,1
• Угол обзора: 142°(D); 122°(H); 75°(V)
• Антенна: LHCP

Комплектация

• 1 × Рама Crux35
• 1 × Полётный контроллер X1 ELRS / CrazyF411
• 1 × Цифровая система Caddx Vista + камера Nebula Nano
• 4 × Бесколлекторные моторы Happymodel EX1404 3500KV
• 2 × Комплект пропеллеров HQProp T3.5×2×3 (комплект из 4 шт., цвет – серый)
• 1 × OSD пульт
• 1 × Ремешок для аккумулятора
• 1 × Отвёртка
• 1 × Шестигранный ключ
• 1 × Винт для крепления экшн-камеры

Оригинальное название: Happymodel Crux35 Digital HD 3.5 Inch 4S Micro Freestyle FPV Racing Drone
